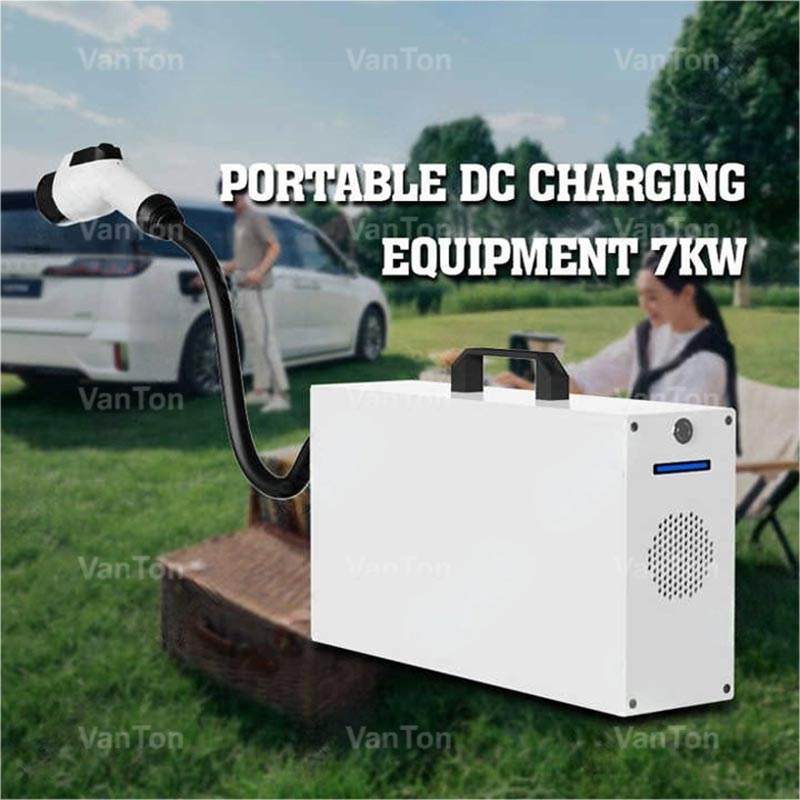

電気自動車用7KW防水コンパクトポータブルDC充電ステーション

製品の機能

直接DC出力:電気自動車用 7KW 防水コンパクト ポータブル DC 充電ステーションは、クリーンな DC 電力をバッテリーに直接供給し、車内での変換損失や発熱を排除します。

ユニバーサル入力の受け入れ:手動調整なしで、120V (北米) と 220‑240V (ヨーロッパ/アジア) の両方の電源で 16A または 32A で動作します。

スマートな接続:内蔵 4G (オプション) と OCPP 1.6/2.0 をサポートするイーサネットにより、リモートでの開始/停止、請求の統合、および無線アップデートが可能になります。

マルチスタンダードへの対応:CCS1、CCS2、GB/T、または CHAdeMO プラグで利用可能。標準の 3 メートルのケーブルは好みに合わせてカスタマイズできます。

リアルタイムのステータスフィードバック:LED インジケータとオプションの LCD スクリーンには、電圧、電流、電力、障害コードが表示され、トラブルシューティングが簡単になります。

安全性と信頼性の保護

1. 包括的な電気保護には、過電圧、不足電圧、過電流、短絡、漏れ、接地、過熱、逆方向防止、サージ (雷) 保護、および絶縁監視が含まれます。絶縁抵抗が安全レベルを下回ると、充電器は自動的に停止します。

2. IP54 の防水等級により、粉塵の侵入やあらゆる方向からの水の飛沫を防ぎ、湿気の多い屋外条件でも安全に使用できます (水没や大雨は除く)。

3. 充電中に異常が発生した場合は、緊急停止ボタンにより瞬時に手動で遮断されます。

4. 内部温度センサーとアクティブ冷却により、周囲温度 -20°C ～ 50°C の範囲内で安定した動作が保証され、極端な温度では自動的にディレーティングまたはシャットダウンが行われます。

5. 耐衝撃性のハウジングと張力緩和ケーブルグランドが、内部コンポーネントを振動や偶発的な引っ張りから保護します。

ポータブルなデザイン

電気自動車用 7KW 防水コンパクト ポータブル DC 充電ステーションは、電気技師、壁への取り付け、またはコンクリート基礎を必要とせずに、真のプラグアンドプレイ操作を提供します。接地されたソケットに接続するだけで、すぐに充電を開始できます。 475×120×304mmのコンパクトな寸法と10kg未満の重量により、車のトランクに簡単に収納でき、1人で持ち運べます。また、統合されたキャリングハンドルにより、自宅、オフィス、遠隔地間の移動に便利です。取り外し可能な充電ケーブルは、保管や交換の際にプラグを抜くことができるため、輸送中の磨耗を軽減できます。また、開梱から充電までのセットアップ全体は 2 分以内で完了し、各ステップは明確な視覚的インジケーターで指示されます。

使用上の注意

1. 入力ソケットが確実に接地されていることを確認してください。接地されていない延長コードやアダプターは使用しないでください。

2. 大雨、降雪、または水たまりでの使用は避けてください。 IP54 は水没ではなく飛沫から保護します。

3. デバイスを可燃性、爆発性、または腐食性の物質から遠ざけ、冷却通気口の周囲に十分な空気の流れを維持します。

4. 制御回路に影響を与える可能性のある大型モーターや溶接装置などの強力な電磁干渉源の近くで動作させないでください。

5. 内部端子接続がしっかりしていないか、ケーブル絶縁が摩耗していないか定期的に検査してください。頻繁に使用するユニットの場合は 6 か月ごとをお勧めします。

権威ある認定

CE (ヨーロッパ):電気的安全性と電磁適合性に関する LVD および EMC 指令に準拠しています。

テュフ ラインランド:ドイツの厳しい検査基準に基づいて製品の安全性と性能が認定されています。

UL (米国):米国の電気機器の安全要件を満たしています (関連モデルについてはリクエストに応じて入手可能)。

SAA (オーストラリア):オーストラリア/ニュージーランドの電気安全規格に承認されています。

PSE (日本):日本の電安法に準拠しています。

CCC (中国):国内市場へのアクセスには必須の中国強制認証。

BS (イギリス):プラグとソケットの安全性に関する英国規格を満たしています (該当する場合)。

よくある質問

Q: この充電器は雨天でも使用できますか?
A: IP54 等級は水の飛沫に対する保護を備えているため、小雨程度であれば問題ありません。ただし、豪雨の場合や水がたまる可能性がある場所では使用せず、必ずACプラグを湿気から保護してください。

Q: 一般的な EV の充電にはどのくらい時間がかかりますか?
A: 7kW の出力を備えた 7KW 電気自動車用防水コンパクト ポータブル DC 充電ステーションは、時速約 40 ～ 50km の航続距離を追加します。 60kWh のバッテリーが完全に充電されるまでには約 8 ～ 9 時間かかります。夜間または職場での充電に最適です。

Q: すべての電気自動車モデルで動作しますか?
A: はい、200‑1000V DC の出力電圧範囲は 400‑V と 800‑V の両方のシステムをカバーします。交換可能な CCS、GB/T、または CHAdeMO プラグを備え、Tesla、Volkswagen、BMW、NIO、BYD などを含む現在の EV の 99% 以上と互換性があります。

パラメータシート

取扱説明書

1. 入力電源を接続します

AC 入力プラグを接地された電源ソケットに差し込みます。しっかりと安全な接続を確保してください。

2. 充電ガンを接続します

充電ガンヘッドを車両の充電インレットに合わせ、ロック機構がカチッと所定の位置に収まるまでしっかりと押し込みます。接続が安全であることを確認してください。

3. 充電器を起動します

機械パネルの電源スイッチを押します。ディスプレイ (または表示灯) が点灯し、システムがセルフチェックを実行して、車両プロトコルを自動的に識別します。

4. 充電を開始する

ディスプレイに「スタンバイ」または「充電準備完了」と表示されると、ユニットは自動的に充電を開始します（手動で開始する必要がある場合は、「開始」ボタンを押します）。

5. 充電を終了する

充電が完了したら、画面上の「シャットダウン」ボタン（または「停止」）をタップします。システムは出力を停止し、充電プロセスを終了します。

6. 切断する

まず、充電ガンヘッドのプラグを抜きます（引き抜く前にリリースボタンを押します）。

次に、入力電源コードを抜き、ケーブルをきちんと保管します。

梱包情報

ボックスの寸法

長さ：52.5cm

幅：27.0cm

高さ: 35.4cm

重さ

総重量（本体、ケーブル、標準付属品を含む）：約25kg20kg

梱包材

高強度の二重壁段ボール箱。輸送中に製品を効果的に保護するための衝撃吸収性の内側パッド (発泡ポリエチレンや環境に優しいパルプ成形など) が付いています。

箱の内容

充電用本体×1

充電ガンケーブル×1

入力電源コード×1

取扱説明書・適合証明書×1
